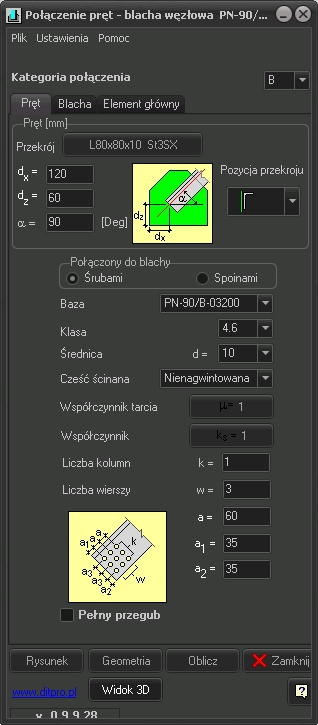

Połączenie pręt - blacha węzłowa [wersja 0.9.9.29] (TrussBar)

(aktualizacja: 16.06.2013 r.)

Połączenie to rodzaj połaczenia przegubowego łączącego pręt z blachą węzłową. Pręt może być połączony z blachą za pomocą śrub lub spoin.




Dopuszczalne profile w połączeniu:

Pręt:
  • Ceowniki
    C CP CE UPE UAP

  • Kątowniki
    LR LN

  • Rury
    RO RP RK

  • Profile złożone
    2C 2CP 2CE 2UPE 2UAP
    2LR 2LN

Element główny:
  • Dwuteowniki
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEBS HEA HEAS HEAA
    HEM HEMS IKS IKSH HKS IPBS BS HL HE HD HP HEC JIS

  • Ceowniki
    C CP CE UPE UAP

  • Kątowniki
    LR LN

  • Połówki dwuteowników
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEA
    HEAA HEM BS HL HE HD HP HEC JIS

  • Teowniki
    TN TW

  • Rury
    RO RP RK

  • Profile złożone
    2C 2CP 2CE 2UPE 2UAP
    2LR 2LN



Przykład pełnej notki obliczeniowej wg PN-90/B-03200 w programie

Przykład pełnej notki obliczeniowej wg EN 1993-1-8:2006 w programie
