Połączenie belka - słup [wersja 0.9.9.29] (BeamColumn)

(aktualizacja: 16.06.2013 r.)

Połączenie to rodzaj połączenia przegubowego łączącego belkę ze słupem. Pręty mogą być połączone z elementami łączącymi za pomocą śrub lub spoin. Elementami łączącymi pręty mogą być:


Kątowniki

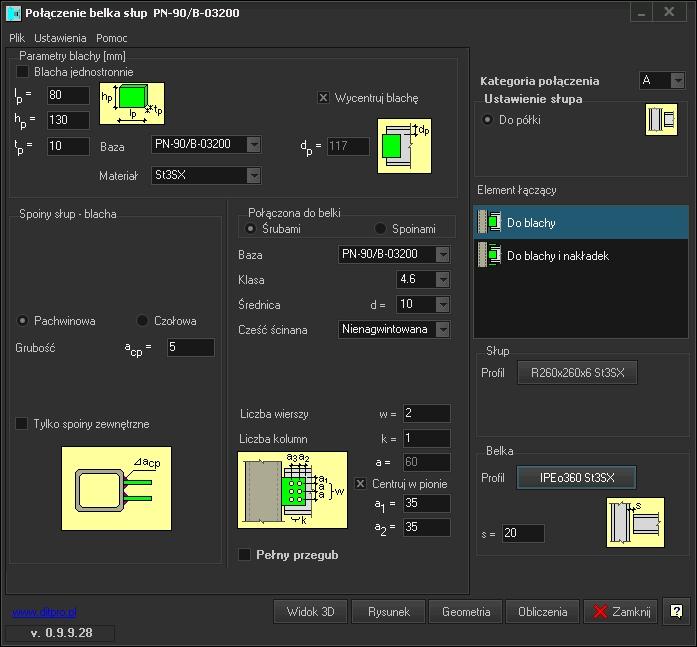

Blachy
Blachy i nakładki

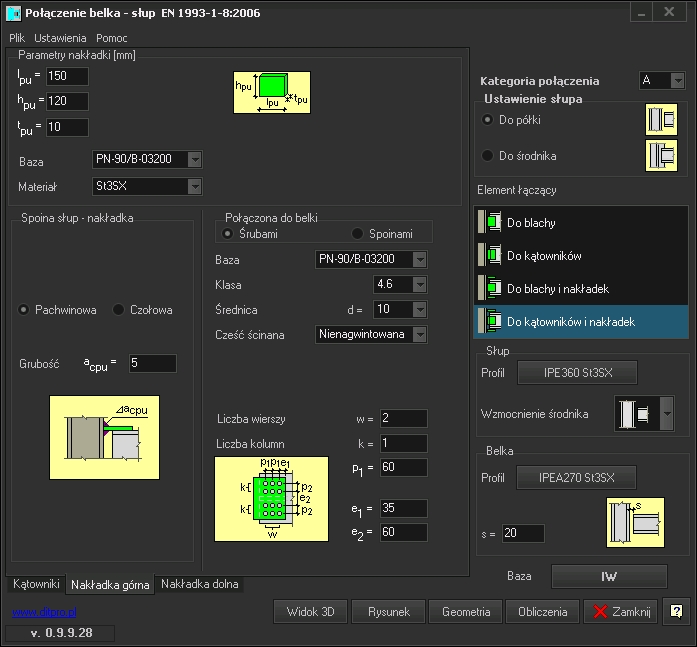

Kątowniki i nakładki


W zależności od typu elementów łączących belkę ze słupem dopuszcza się nastepujące profile w połączeniu:

Słup:
  • Dwuteowniki
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEBS HEA HEAS HEAA
    HEM HEMS IKS IKSH HKS IPBS BS HL HE HD HP HEC JIS

  • Rury
    RP RK


Belka:
  • Dwuteowniki
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEBS HEA HEAS HEAA
    HEM HEMS IKS IKSH HKS IPBS BS HL HE HD HP HEC JIS

  • Ceowniki
    C CP CE UPE UAP

  • Połówki dwuteowników
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEA
    HEAA HEM BS HL HE HD HP HEC JIS

  • Teowniki
    TN TW


Przykład pełnej notki obliczeniowej wg PN-90/B-03200 w programie

Przykład pełnej notki obliczeniowej wg EN 1993-1-8:2006 w programie
