Połączenie belka - podciąg [wersja 0.9.9.29] (BeamGirder)

(aktualizacja: 16.06.2013 r.)

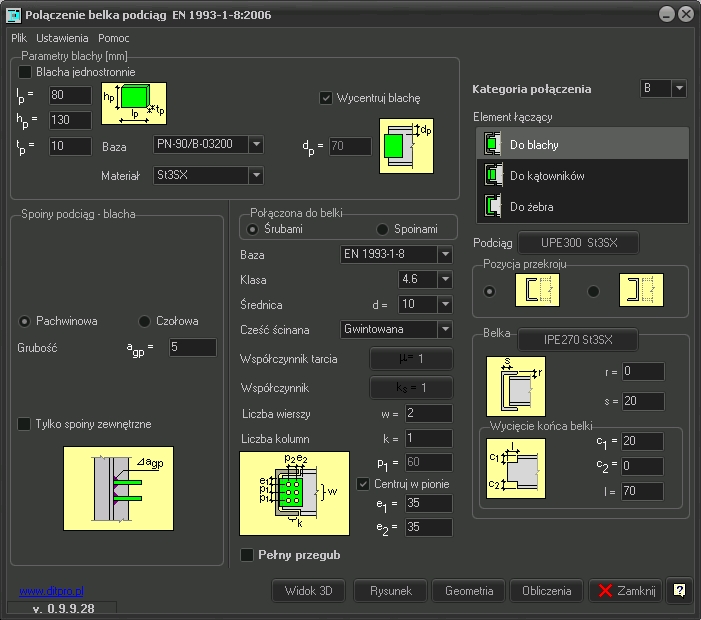

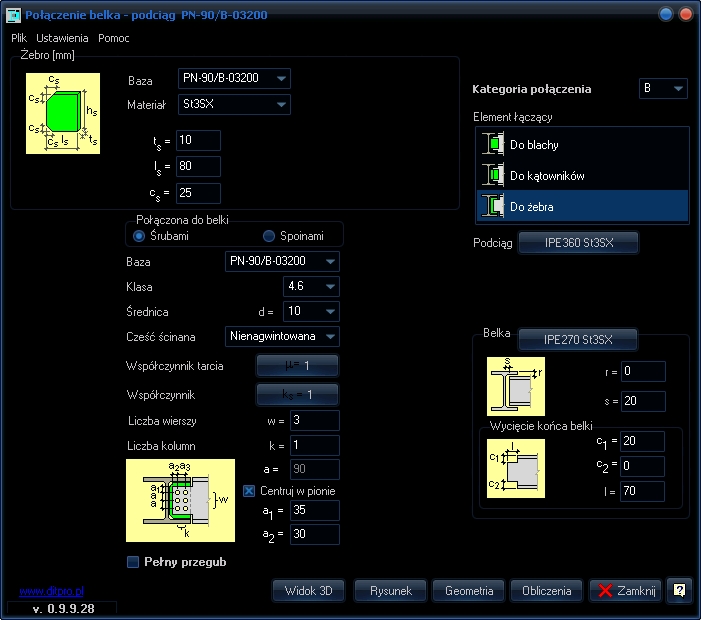

Połączenie to rodzaj połączenia przegubowego łączącego belkę podrzędną z podciągiem (belką główną). Pręty mogą być połączone z elementami łączącymi za pomocą śrub lub spoin. Elementami łączącymi pręty mogą być:


Kątowniki
Blachy
Żebro


Dopuszczalne profile w połączeniu:

Podciąg:
  • Dwuteowniki
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEBS HEA HEAS HEAA
    HEM HEMS IKS IKSH HKS IPBS BS HL HE HD HP HEC JIS

  • Ceowniki
    C CP CE UPE UAP


Belka:
  • Dwuteowniki
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEBS HEA HEAS HEAA
    HEM HEMS IKS IKSH HKS IPBS BS HL HE HD HP HEC JIS

  • Ceowniki
    C CP CE UPE UAP

  • Połówki dwuteowników
    I IP IPE IPEA IPER IPEo IPEv IPE750 HEB HEA
    HEAA HEM BS HL HE HD HP HEC JIS

  • Teowniki
    TN TW


Przykład pełnej notki obliczeniowej wg PN-90/B-03200 w programie

Przykład pełnej notki obliczeniowej wg EN 1993-1-8:2006 w programie



Film pokazujący sposób pracy z tym modułem w programie ABC Rama3D
